Topreview! ASUS Z87-A review door

Datum review:
Product in bezit sinds: april 2014
Product verkregen via: prijsvraag/actie
Geplaatst in user systeem: HTPC Silentwings - HWI Power Panel systeem
Views:

Algemene beoordeling

9 sterren

Aansluitmogelijkheden
10 sterren
Overklokbaarheid
9 sterren
Koeling
10 sterren
Prestaties
9 sterren
Lay-out
9 sterren
Zou je dit product aan anderen aanbevelen?
Ja
Zou je weer een moederbord van ASUS kopen?
Ja


Samenvatting : In deze productervaring word het Asus Z87-A moederbord besproken. De Z87-A word vooral, van een HTPC perspectief bekeken wat interessant moet zijn voor de HTPC puristen. Verder worden er alom bekende bugs tegen het licht gehouden, om te kijken of die inmiddels opgelost zijn. Maak kennis met UEFI, en we gaan overklokken "zonder gezond verstand" met behulp van Aisuite III.




















Inleiding
ASUS is een welbekend (wereld) merk in de computer industrie. Het merk ASUS is bekend om de vele videokaarten, laptops, barebone-pc's, tablets en netwerk apparatuur die het bedrijf in de loop der jaren heeft uitgebracht. Maar ASUS heeft zichzelf vooral op de kaart gezet met de productie van moederborden. ASUS heeft het gebruikelijke gamma aan moederborden. Van de instapmodellen, via het mainstream segment, naar de high-end modellen voor gamers en overklokkers. Verder heeft ASUS de aandacht verlegd naar kleine mitx moederborden in het topsegment. De segmenten heeft ASUS in de volgende categorieën verdeeld.

  • Republic Of Gamers Maximus
  • TUF
  • Z87


Binnen elke productlijn is er een grote diversiteit van moederborden verkrijgbaar in verschillende prijsklassen. De Z87 lijn volgt de P8xxx lijn op, die inmiddels niet meer in productie is. Het Z87-A moederbord wat in deze productervaring besproken word, is met de volgende features uitgerust : een 8-fase + 2 fases internevoedingscircuit voor de processor en het werkgeheugen, Solid State condensatoren, ESD guards en tot slot een Asmedia 1083 bridge voor legacy ondersteuning van PCI-sloten. De audio ondersteuning word verzorgt door een Realtek® ALC892 8-kanaals HD Audio CODEC en de Realtek® 8111GR voorziet in een Gigabit LAN Controller.
Terug naar boven

De chipset
De introductie van de Intel Haswell processoren word weer vergezeld met een nieuwe series 8 chipset. Waar Sandy- en Ivy-bridge dezelfde socket gebruikte en de moederborden onderling uitwisselbaar waren, is er met de komst van een nieuwe lga 1150-socket voor Haswell een nieuw moederbord nodig. Vergeleken met de voorgaande 7- series chipset, zijn de belangrijkste vernieuwde kenmerkende eigenschappen : de 6 in plaats van 4 USB 3.0 porten, 6 SATA 6 Gbit/s porten in plaats van 2 en het procedé verkleining van 65Nm naar 32Nm.
Terug naar boven

De eerste indruk
In de verpakking van het moederbord, vinden we het moederbord in de gebruikelijke anti statische zak. Verder vinden we wat accessoires, die hieronder opgesomd zijn :

  • Gebruikershandleiding
  • Een DVD-ROM met stuurprogramma's inclusief 60dagen proef licentie van Norton Internet Security
  • I/O Shield
  • 2 SATA 6 Gbit/s kabels
  • 1 flexibele SLI bridge
  • Q connectoren



"Het ASUS Z87-A moederbord met alle accessoires in beeld."

Moederbord design en layout
Het PCB van het moederbord, is in lichtbruin uitgevoerd. De componenten van het moederbord zijn zwart met hier en daar wat geel/gouden accenten. Wat mij verder opvalt is de plaatsing van de CMOS batterij. Met gesloten water koelsystemen is dit wel een goede plek en kom je er gemakkelijk bij. Maak je echter gebruik van een gangbaar towermodel luchtkoeler, dan blokkeert de luchtkoeler toegang tot de CMOS batterij.

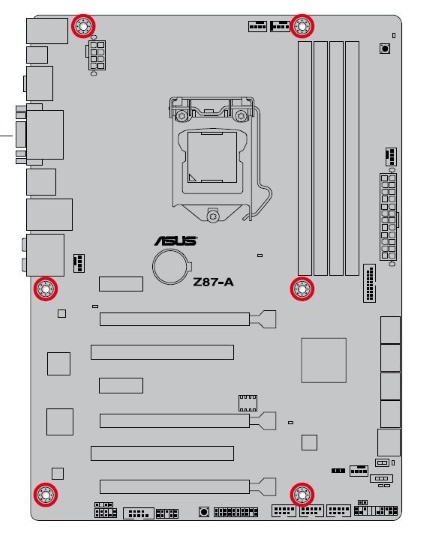

Het moederbord word bevestigd met 6 schroeven in een systeemkast. En dit is toch echt wel een nadeel. Ik heb slechts 3 andere borden bij Asus gevonden die dat ook hebben. En bij de merken MSI, Asrock en Gigabyte helemaal niet kunnen vinden. Het is naar mijn mening, een onbegrijpelijke design keuze of kostenbesparing.


"De schroefgaten zoals beschreven in de PDF handleiding van het moederbord."

Aansluitingen op het I/O paneel



"I/O Paneel overzicht uit de PDF handleiding van het Asus Z87-A moederbord."



"De diverse aansluitingen op het moederbord."
Terug naar boven

Toegepaste aanbrengmethode van de koelpasta
De koelpasta waar ik gebruik van maak is Arctic Silver® 5. Voor het aanbrengen van de koelpasta tussen de Intel HSF CPU koeler en de CPU zelf, heb ik gekozen voor de verticale lijn methode die Arctic adviseert. In het kort komt het er op neer dat de cpu koeler zelf, word voorzien van een zo dun mogelijk laagje koelpasta om de oneffenheden die mogelijk in het koper zitten glad te strijken.
Op de Heat spreader van de processor word een lijntje koelpasta aangebracht van 1mm dik zoals op de onderstaande foto te zien is.

"Plaatje afkomstig uit de PDF aanbrengmethode handleiding van Arctic Silver® 5"

De hitte die direct van de processor af komt, word op deze manier direct door de Heat spreader gedispenseerd aan de processorkoeler. In het Ivy bridge systeem word dezelfde methode gebruikt om de resultaten in de temperaturen vergelijkbaar te houden.

"Het aanbrengen van de koelpasta op de processor (4670k) en de Intel HSF koeler."

Tweevoudige bevestiging controle van de Intel HSF koeler
Na het monteren van de Intel HSF koeler is het tijd voor de bevestiging controle. We bekijken of de push pins daadwerkelijk door het moederbord zijn gegaan en echt vast zit, en we bekijken de hoogte van de temperaturen met behulp van Realtemp.


"Foto links : Controle van de Push Pin bevestiging van de Intel HSF koeler op het moederbord. Dat lijkt in orde te zijn. Foto rechts : Controle van de temperaturen in IDLE met behulp Realtemp."
Terug naar boven

Maak kennis met UEFI : print("hello, world\n");

"In vogelvlucht door de UEFI heen browsen."

Maak kennis met de UEFI die sinds de Intel 6-Serie Sandy Bridge chipsets gebruikt word, door fabrikanten van moederborden in plaats van de beter bekende BIOS. Om backwards compatibility mogelijk te maken, is er in de meeste UEFI implementaties op x86/x64 pc platformen ondersteuning opgenomen om het opstartproces in legacy BIOS modus van een MBR gepartitioneerde opslagschijf plaats te laten vinden door middel van de CSM, die de legacy BIOS compatibiliteit faciliteert.
Het gebruik van de UEFI, brengt een aantal technisch significante voordelen mee ten opzichte van de BIOS en die zijn :

  • Native x64 ondersteuning
  • Nog kortere boot tijden omdat alle noodzakelijke apparaten vooraf door de UEFI zijn geladen, voordat de HOST word overgedragen aan het besturingssysteem.
  • De opslagstations kunnen nu tot 128 partities bevatten, en door het gebruik van GPT kunnen opstartstations groter zijn dan 2,2TB.
  • Betere bescherming tegen rootkits.


Hoe goed, de "betere bescherming tegen rootkits" is, is nog maar de vraag. Op de frontpage van hardware.info heeft namelijk het volgende bericht gestaan : Sleutelcodes en broncode UEFI van AMI gelekt.

Mocht je gebruik maken van een klein installatiepakketje bij je Windows installatie, dan kan je beter gebruik maken van de legacy BIOS optie. In de UEFI mode werkt dit namelijk niet meer.
Voor meer relevante informatie over UEFI, installatie tips van Windows 7 en 8. Verwijs ik je graag door naar de volgende links.

Terug naar boven

De testapparatuur
Op de onderstaande foto kan je de gebruikte testapparatuur zien. Met Voltcraft Energy Logger 4000 word het totaal verbruikte vermogen inclusief verliezen van de voeding gemeten. De gele multimeter gebruik ik om de hoogte van de 12Vlijn te meten op een molex aansluiting van de voeding. De Hape MI-6 MK3 multimeter word gebruikt als stroommeter in de + van de voeding uitgedrukt (A) ampère. De Voltcraft infrarood temperatuur meter gebruik ik om de temperatuur op te nemen van de chipset. De meting van de Voltcraft infrarood temperatuur meter worden niet mee genomen in het eind oordeel vanwege de onbetrouwbaarheid bij glimmende objecten en de afwijking en zijn dus alleen ter indicatie.

In de productervaring van het Asus moederbord worden alleen de resultaten van de Voltcraft Energy Logger 4000 gebruikt, de rest van de meetapparatuur gebruik ik, om het een en ander inzichtelijk te maken voor me zelf.


"De testapparatuur in beeld. De oplettende lezer heeft nu al door dat één meetprobe verkeerd is aangesloten, ik gelukkig ook. :)"

De DIY stroom meetkabel bestaat uit luidsprekerkabel (2,5mm), banaanpluggen en ATX12V (4pins) connectoren. De resultaten van de metingen verricht met Hape multimeter zijn inclusief de verliezen c.q impedantie van de meetkabel zelf. En ander gevolg is dat het moederbord minder stroom krijgt met het gebruik van de Hape multimeter. De maximale stroom die dan van de voeding naar het moederbord kan lopen is 2 x 7 ampère waar dat normaal 4 x 7 ampère is.


"De DIY stroom meetkabel heeft consequenties, maar is wel degelijk interessant."

Testsetup
In de alinea "Overklokken zonder gezond verstand" gaan we overklokken met behulp van de overklok applicatie die door ASUS geleverd is bij het moederbord.
De machine word voorzien van Windows 7 ultimate met de laatste update's. De installatie van de stuurprogramma's worden gedaan met de bijgeleverde installatie DVD-ROM. Indien er update's beschikbaar gesteld worden via de automatische update applicatie worden die geïnstalleerd. De specificaties van de machines worden hieronder weergeven.

Realtemp 3.70 word gebruikt om temperatuur in de gaten te houden. Realtemp is zo ingesteld dat als er een temperatuur word bereikt van 10 graden Celsius onder TjMAX dat de PC zichzelf afsluit. In de resultaten zal er dan staan "DNF".
Het Ivy Bridge systeem doet in deze test niet mee omdat EasyTune6 eigenlijk de naam CrazyTune6 moet hebben, het onderstaande plaatje legt uit waarom.

"Easytune 6, een zeer handige applicatie om snel en efficiënt je processor "de eeuwige jachtvelden in te helpen."
Terug naar boven

Overklokken "zonder gezond verstand" met behulp van Ai Suite III
Waar ASUS het iets laat afweten bij de layout van het moederbord (de 6 schroeven), word de schade ruimschoots goed gemaakt met een knap staaltje programmeerwerk door het programmeer team van Ai Suite III. Met Ai Suite III levert ASUS alle wenselijk "gereedschappen" in Windows om je PC te overklokken en geavanceerde instellingen om de regie van je fans in handen te nemen.


"Een screenshot van Ai Suite III, om een impressie te geven. De RPM van de fans is zo laag omdat met Fan Xpert 2 het "Silent" profiel is ingeschakeld."


"Fan Xpert2, simpel en gelijktijdig doeltreffend."

Het overklokken van de CPU in TurboV EVO van AI Suite III, kan met vier luttele muisklikken. Waar Easy Tune 6 van Gigabyte de Vcore, ver boven de Intel geadviseerde maximale Vcore spanning gooit. Is de Asus TurboV EVO veel conservatiever met het verhogen van de Vcore spanning. In de vele keren dat ik heb gebruik heb gemaakt van de automatische overklok applicatie, heb ik geen enkele keer een Vcore spanning boven de 1,30V gezien. De hoogste Vcore spanning die AI Suite III ingesteld heeft was maximaal 1,25V. Verder lijkt het alsof ASUS ook een plafond hoogte heeft ingesteld in AI Suite III voor de maximale temperatuur die de CPU mag bereiken. Want na het vervangen van de Intel HSF koeler met de Scythe Infinty, kon de CPU nog verder over geklokt worden.
Hierdoor kan je prima overklokken met de Intel HSF koeler, mits die voorzien is van een 'eigen' laagje koelpasta en GOED gemonteerd is. Het overklokken met een "after market" koeler levert iets meer 'headroom' op, maar dat is geen wereld van verschil vergeleken met de Scythe Infinity wat veroorzaakt word door de plafond van de Vcore spanning.
Verder lijkt het gebruik van een 4pins of 8pins 12V CPU stekker ook een klein verschil uit te maken in de overklok resultaten die TurboV EVO kan bereiken.


"Met de TurboV EVO functie in AI Suite III, is overklokken echt een kinderspel geworden."
Terug naar boven

Asus Wi-Fi GO! Remote voor Andriod & iOS
Vanwege een gebrek aan tijd, licht ik hier maar 1 feature uit. Op mijn Sony Xperia Sola werkt de rest niet. Of dat aan de software of aan mijn geweldige telefoon ligt, laat ik in het midden.
Altijd al een 2e scherm willen hebben maar niet de centen, dat kan nu ook met Asus Wi-Fi Go! Remote.


"Een uitgebreid bureaublad op mijn Sony Xperia Sola, en het werkt verrassend goed."
Terug naar boven

Unieke kenmerkende eigenschappen van het ASUS Z87-A moederbord
DTS Connect : It's a Kind of Magic.
Wat is DTS connect, waar dient het voor, wat doet het, wat zijn de nadelen en voordelen?

Om je goed duidelijk te kunnen maken, waarvoor DTS Connect nou eigenlijk dient. Moet je eerst de oorsprong daarvan kennen.
In '99 maakt Japan, voor het eerst kennis met Dolby Digital (AC-3) en DTS (Digital Theater Systems) in de huiskamer bij de film release van Star Wars: Episode I op een Laserdisc. Deze digitale audio streams zijn later samen met de DVD gemeengoed geworden in de rest van de wereld. Met de komst van de DVD, gebruikte we een S/PDIF (Sony/Philips Digital Interface Format) kabel om de audio te transporteren van de DVD-speler naar de receiver. Die S/PDIF kabel heeft een aantal beperkingen. We kunnen met die S/PDIF kabel 7.1 kanaals signaal versturen maar wel met compressie. Zonder compressie (LPCM), kunnen we maximaal met S/PDIF een 2.0 signaal versturen op CD kwaliteit op 44.1 kHz of DAT kwaliteit 48 kHz.
Veel (eigenlijk alle) PC games die ondersteuning bieden voor 5.1 discrete audio kanalen zijn niet in Dolby Digital of DTS maar in 5.1 LPCM. DTS Connect zorgt voor een compressie laag, zodat de 5.1 LPCM vertaald word naar een 5.1 DTS signaal, en wel door die S/PDIF kabel heen kan.


"Voordat DTS Connect op de markt kwam kon je alleen met de 3 jacks 5.1 (LPCM) surround sound uit je PC krijgen. Veel multimedialuidsprekers hebben die aansluiting, heel veel (goedkopere) receivers van nu en voor de tijd dat HDMI op de markt kwam niet."

DTS Connect is een verzamelnaam voor 2 verschillende technologieën, die het mogeliijk maakt om multisurround audio in DTS vorm te gieten en te verzenden via de S/PDIF kabel naar je audio installatie.

  • DTS Interactive maakt het mogelijk om 5.1 LPCM "On the Fly" te gebruiken op een receiver. Hierdoor kan je toch je 5.1 LPCM spelletjes spelen in 5.1 surround via S/PDIF.
  • DTS Neo : PC maakt het mogelijk om je stereo content af te spelen in 7.1 surround sound.

Ik was nogal sceptisch over DTS Interactive. En vooraf bedacht ik wat eventueel de nadelen konden zijn van die technologie. Is het echt "On the Fly" m.a.w is dan de audio niet altijd te laat ten opzichte van het beeld dat je ziet. Dat zou nog recht getrokken kunnen worden met de EDID informatie van je monitor of televisie. Als dat zo is, hoe zit het dan met de "Input lag" en met de gebruikte processor belasting?

We gaan het uit testen, op een Asus GTX660 TI-DC2OG-2GD5 met de monitor aangesloten op de DVI port op het hardware.info test systeem. De Onkyo TX-NR609 receiver sluiten we aan met een optische S/PDIF kabel. De stuurprogramma's zijn geïnstalleerd op de manier zoals beschreven staat in "Testsetup".
Na het bekijken van de serie "de gevolgde" van 43 minuten. Heeft het on the fly encoderen van de Dolby Digital stream naar DTS heeft geen gevolgen voor de audio/video sync, en levert het geen merkbaar verlies op in geluidkwaliteit.
Ik heb ook geen merkbare input lag kunnen waarnemen met de GTA IV en Grid 2.
It's Magic!

Dan is er nog DTS Neo : PC wat de mogelijkheid bied om je 2.0 stereo content af te spelen over alle luidsprekers van je Home Cinema systeem. Dit werkt het beste WAVE 2.0 LPCM in CD kwaliteit. Een 'lossy' MP3 op 320kbit/s leent zich niet voor het her comprimeren naar DTS. De extra vertaal laag en de bandbreedte beperking van de DTS specificatie, levert een zeer merkbare vermindering van de geluidskwaliteit op.

De TPU en EPU Switch, MEMOK! en DirectKey
De TPU werkt niet in combinatie met het Corsair Vengeance LP CML8GX3M2A1600C9 werkgeheugen. Het geheugen staat wel op QVL lijst die bij het Asus Z87-A moederbord hoort.
Met het laden van de XMP profielen van het geheugen blijft de spanning van het geheugen 1,5V staan, handmatig moet dat aangepast worden in de UEFI naar 1.65V.
De EPU levert niet meer dan een 0,5Watt aan energie besparing op
Links van het groene ledje, heb je de "Direct Key" waar je bijvoorbeeld je reset knop op kan aansluiten. Dat opzich wel handig, dat scheelt je eindeloos op je F2 of DEL knop rammen van je toetsenbord. De MEMOK! kan ook een uitkomst bieden als je een dual gpu opstelling in je pc hebt zitten. Maar hoe vaak ben je in de weer met de instellingen van de geheugen timings en moet je dat resetten. :)
Dan hebben we nog geweldige Q-connectors, die ASUS al een lange tijd bij haar moederborden doet. Handig, maar niet heel bijzonder.
Terug naar boven

Platgeslagen bugs & eigenaardigheden
De moederborden, die ASUS aan de deelnemers van het Hardware.info Power Panel beschikbaar heeft gesteld, zijn waarschijnlijk (althans het exemplaar wat ik hier heb) voorzien van de C2 stepping van de series 8 chipset. Concreet betekend dat niemand van het HWI Power Panel last zal onder vinden van de Haswell USB 3.0 Bug.

Met de komst van de zuinige Haswell processoren, heeft Intel ook (eindelijk) afgerekend met de Jutter Bug die sinds 2008 speelt. Bij Ivy Bridge was de bug al gladgestreken en minder aanwezig dan bij Sandy Bridge generatie. Met Haswell nemen we, er echt afscheid van.


"Eindelijk ondersteuning voor 23.97Hz in combinatie met geïntegreerde Intel HD Graphics. Geen frame drops, of repeterende frames meer."

Met de ondersteuning van 23,97 beeldvernieuwingsfrequentie, is bij de weergave van pan shots, waarbij het beeld bijvoorbeeld heel snel van links naar rechts gaat, nu wel vloeiend en zonder stoteringen. Die hinderlijke Jutter bug is dus echt verdwenen, hoe zit het nu met de HDMI audio ondersteuning?

Stereo :

Werkt! Multi Channel LPCM :

Werkt! Dolby Digital :

Werkt! DTS :

Werkt! HD audio codec Dolby True HD :

Werkt! HD audio codec DTS HD Master Audio :

Werkt!

Is Haswell het ideale platform voor HTPC gebruikers?

  • 24P/Jutter bug opgelost? [O] [V] Check!
  • Ondersteuning van alle (HD) audio codecs via HDMI [O] [V] Check!
  • Laag stroomverbruik [O] [V] Check!

Ren naar Videoland, huur een paar blu-ray's. Pak een zak chips en geniet!
Voor HTPC gebruikers levert Intel samen met ASUS met het Haswell platform, de benodigde ingrediënten voor de "perfecte HTPC", voeg er een goede SSD aan toe (64GB), pak een 2,5" disk voor de "Live TV" buffer als je tv kijkt via Media Center. Regel een (snelle) Synology voor je internet PVR. Regel je fans in met Ai Suite III en zet daarna het fan profiel op "Silent". Neem de instellingen over uit mijn HOWTO die inmiddels beschikbaar is in m'n Onkyo TX-NR609 THX Netwerk receiver review. Pak een zak chips en een bierje, en geniet!

Leen suggesties :

  • Finding Nemo (True HD test)
  • Intouchables (DTS HD Master Audio test)
  • Eric Clapton - Crossroads Guitar Festival 2010

Terug naar boven

Testmethode
In deze productervaring kom je geen benchmarks tegen van 3Dmark of SiSoft Sandra. Ten eerste, is daar al genoeg over geschreven en te vinden. Ten tweede, de resultaten van die benchmarks is leuk om onderling te vergelijken, maar dat vertelt naar mijn mening helemaal niets over de game ervaring die je kan verwachten met het gebruik van de Intel HD Graphics.
Verder kom je geen benchmarks tegen, die de totaal score onder andere baseren op de snelheid van de gebruikte storage. Op deze manier is het reproduceerbaar en vergelijkbaar met elk ander systeem.
In de "in-game" benchmark is alleen getest op de 720P resolutie (1280 x 720). Full HD is voor de Intel IGP nog steeds een brug te ver met Haswell en daarom niet opgenomen in de benchmark resultaten.

In de grafieken is er te weinig ruimte om het een en ander aan te geven. Dus dat doe ik meteen hier.

  • #1 = Getest op standaard kloksnelheid. Intel GPU op 1200Mhz
  • #2 = Getest met overklok instellingen van AI Suite 3 met alleen een 4pins 12V aansluiting naar de CPU. 4x4100 2x4200 Cpu cache = 38x, Intel HSF koeler. Intel GPU op 1300Mhz. Fan profiel op Full Speed
  • #3 = Getest met overklok instellingen van AI Suite 3 maar dan met de 8pins 12V aansluiting naar de CPU 4x4200 2x4300 Cpu cache = 38x, Intel HSF koeler. Intel GPU op 1300Mhz. Fan profiel op Full Speed

Terug naar boven

Benchmarks : Cinebench 11.5 (OpenGL, CPU), POVray v3.7 en SuperPI


Super PI Mod v1.5 32M

  • #1 = 08:29,811s
  • #2 = 07:48,034s
  • #3 = 07:30,156s

Terug naar boven

Benchmarks : GTA IV en Grid 2

GTA IV settings
Refresh Rate 60Hz
Aspect Ratio auto
Texture Quality medium
Reflection Resolution medium
Water Quality low
Shador Quality medium
Night Shadows off
Texture Filter Quality Tri-linear
View distance 25
Detail Distance 31
Vehicle Density 51
Definition on
V-sync off
audio output Side Surround 5.1 LPCM via HDMI

Toelichting van boven naar beneden : Het bovenste benchmark resultaat is #3, de middelste is #2 en de onderste is #1
Graphics Preset : High, Multisampling : Off, 60Hz, Vsync: Off, Audio: 5.1 LPCM via HDMI
Terug naar boven

De alternatieven
In de prijsklasse tot €120, zijn er veel alternatieven en heeft ASUS behoorlijk wat concurrentie. En ontloopt het aanbod elkaar niet zoveel.

MSI
De MSI heeft volgens de specificaties een ALC1150 en een "Killer Nic", beloftes van "lucht" of ook echt een toevoeging die zijn geld waard is? Over die killer nic is al genoeg informatie te vinden. Echt heel veel waarde heeft dat niet volgens mij. Je kan beter, je internet verkeer laten regelen op je router, dan op je netwerkkaart of chip. Dan heb je nog de ALC1150 met een koptelefoon versterker ter grote van een lucifersdoosje. Dat zou wel een toegevoegde waarde kunnen hebben waren het niet dat een computerkast rijk is aan een hoop interferentie. Als je een receiver gebruikt en aansluit met HDMI dan heeft de ALC1150 nog minder toegevoegde waarde ten opzichte van de ALC892.

Asrock
Vroeger een dochteronderneming van ASUS, tegenwoordig vaart het bedrijf een eigen koers. De Asrock heeft een HDMI in, om je Playstation4 of Xbox One te gebruiken wanneer je computer uit staat. Dat kan in bepaalde situaties een uitkomst bieden. Wat niet kan is je HDMI port "recorden", dat laat de HDMI specificatie niet toe.

Gigabyte
De softwarematige fan controller in Easytune 7 werkt nog steeds niet naar behoren (pas geleden nog zelf getest). Gigabyte schijnt wel de beste kaarten in huis te hebben, als het aankomt op de energie voorziening van de CPU. Maar goed als Easytune 7 net zo geweldig werkt als Easytune6. Dan verwacht ik een stormloop aan topics hier op het forum van hardware.info
Terug naar boven

Prijzen (op het moment van publicatie) en specificatie overzicht


Terug naar boven

Voeding advies
Het hoogst gemeten verbruik van het Z87-A moederbord i.c.m de 4670K is het verbruik met overklok naar 4x 4,2 Ghz met de Intelburntest v2.54 maximaal 169W met een cos/phi waarde van 0,93. Een geschakelde voeding is het efficiëntst op 50% van het maximaal te leveren vermogen van de voeding. Als je niet van plan bent om een discrete videokaart te gebruiken, dan kan je het beste 350/380 watt nemen. En dan niet van een prut merk zoals bijvoorbeeld MS-TECH, Qtec en consorten. Maar wel bijvoorbeeld een Seasonic. Heb je het geld niet voor nieuwe voeding van een goed merk? Laat dan iemand anders mee betalen aan jouw voeding, en kijk wat er 2e hands te koop is. Er is genoeg aanbod aan goede merk voedingen 2e hands, voor de prijs van een nieuwe MS-TECH voeding.
Terug naar boven

Conclusie
ASUS heeft met de Z87-A een leuk moederbord op de markt gezet met leuke unieke features, die ik nergens anders ben tegen gekomen. Over het het nut van die features valt te twisten, maar een dual screen setup met je Andriod of Iphone telefoon, blijf ik nog steeds leuk vinden. Met AI Suite III laat ASUS zien hoe het wel moet. Gigabyte heeft dat nog steeds niet onder de knie. DTS Connect kan een handige toevoeging zijn, al word de groep die dat eventueel nodig heeft met de dag kleiner. Ook de UEFI omgeving werkt lekker vloeiend, in tegenstelling tot de gigabyte moederborden waarbij cursor van de muis plakkerig aan voelt. Gigabyte heeft echter de beste kaarten in huis m.b.t de stroomvoorziening voor de CPU. Mijn conclusie is dan ook tweedelig.

Ben je een DIE-hard overklokker en maak je geen gebruik van de automatische overklok functie in (Crazy) EasyTune en vind je het niet erg, dat de fan controller met 3pins fans niet werkt? Dan is Gigabyte voor jou de betere keuze denk ik.

Ben je iemand die zijn of haar PC voornamelijk gebruikt als Home Theater PC, maakt je die laatste 100Mhz bij het overklokken niet uit, en wil je wel volledig de regie van je fans in handen hebben, of wil je overklokken maar dan "zonder gezond verstand"? Dan kan ik je de ASUS Z87-A van harte aanraden.

Welke zou ik kiezen? Als merk trouwe koper van Gigabyte moederborden neig ik toch naar de ASUS vanwege de goede softwarematige fan controller.
Terug naar boven

Dankwoord
Ik heb een hoop nieuwe dingen geleerd. En dat het eens een keer tijd word dat Microsoft voor Windows 7 een service pack 2 uitbrengt. 220 updates staan er klaar, nadat je de installatie van Windows 7 SP1 hebt afgerond. Daarna ga je rommelen, en je komt er achter dat er iets niet goed werkt. Je weet zeker dat het mogelijk is en ondersteund word, maar waar precies nou de oorzaak zit.
Laten we dan maar beginnen met troubleshooten, nieuwe drivers bij Intel zelf vandaan halen en bij Realtek. Na eindeloos kwartjes in Google®matic gegooid te hebben, kom je er dan toch achter dan je de drivers moet downloaden van de fabrikant van je moederbord. Maar hoe verwijder je dan, die chipset drivers van Intel. Dat kan niet!
Terug naar af! 2e Ronde voor de Windows installatie dan maar. We gaan weer aan de slag met de Google®matic.Tijdens die zoektochten, kom je er achter dat mensen termen door elkaar heen gebruiken, wat je zoektocht nog verder bemoeilijkt. Terwijl je bijna op het punt staat, om het op te geven raak je verdwaald op een forum, waar je eigenlijk nooit komt. Zou 't dan daar staan? HDMI Monitoren op 1920 x 1200 en receivers dat zijn uitzonderlijke gebruikersscenario's. Op een gegeven moment kom je er achter wat EDID is. Met behulp van moninfo weet je nu waar het fout gaat. Maar een *.inf maken is knap lastig uit die roms. En dat werkte ook (weer) niet, dan probeer je die tip om je monitor af te koppelen van je receiver en direct met DVI op je computer aan te sluiten en i.c.m de receiver een uitgebreid bureaublad te draaien. En nou werkt het eindelijk! Heel soms ben ik mijn muis cursor kwijt, maar dan weet ik dat ie "in de rechter boven hoek zit" op mijn monitor die eigenlijk niet aangesloten is.

Bedankt!
Mijn winst is sowieso al binnen, ik kan nu eindelijk genieten van...

en

Terug naar boven

De Nederlandse all in one bitstream multi surround sound audio HOW TO

Verplaatst naar de Onkyo TX-NR609 THX Netwerk Receiver productervaring
Terug naar boven

Bronvermelding
Wikipedia
Anandtech
AVSForum
Terug naar boven
